СКУД VideoNet Quest




Система контроля и управления доступом VideoNet-QUEST - Элемент комплексной системы безопасности и неотъемлемая часть современного предприятия или офиса. Позволяет разграничить проход посетителей и сотрудников в помещения предприятия.


СКУД VideoNet можно интегрировать в общую систему безопасности и осуществлять централизованное взаимодействие с видеонаблюдением или охранной и пожарной сигнализацией. Осуществлять централизованное управление, получение данных и статистики, делать отчеты. СКУД VideoNet включает в себя систему по учету рабочего времени. Это позволяет контролировать время прихода сотрудников на работу и их уход.


Выбрав VideoNet в качестве системы контроля и управления доступом, вы получите решение под конкретные задачи заказчика и не переплачиваете за невостребованный функционал. Процесс внедрения системы не займет много времени, настройка и подключение оборудование выполняется с помощью мастеров в один клик.


Что получит заказчик:

  • Современное программное обеспечение для СКУД
  • Простое объединение с системой видеонаблюдения
  • Простое объединение с системой ОПС Bolid
  • Различные PUSH-уведомления, в т.ч. SMS, email
  • Удобная система отчётности
  • Выгрузка отчетов в форматах pdf, Excel, html, rtf, bmp
  • Создание плавающих графиков с учетом сменности, индивидуальных графиков с учетом специфики работы вашего объекта
  • Система команд и реакций на наступление тревожных событий
  • Управление устройствами на графическом плане объекта

Новые контроллеры и удобная настройка:

  • Поддержка контроллеров с интерфейсом Ethernet
  • Расширение функциональности контроллеров
  • Поддержка неограниченного числа пользователей
  • Управление группами устройств
  • Управление группами пользователей
  • Добавление и настройка оборудования с помощью мастеров

Основные элементы СКУД VideoNet


Программные модули


VN-ACS - программное обеспечение сервера СКУД VideoNet.

VN-ACS и VN-ACS-Client — Программное обеспечение КЛИЕНТ. Является основной рабочей средой оператора, имеет удобный пользовательский интерфейс и предназначен для работы с базами данных, составления отчетов, мониторинг и пр.

SM- Verification — Модуль верификации проходов. Дополнительный программный модуль позволяет производить идентификацию владельца карты доступа, сравнивая личность проходящего сотрудника и его фото, хранящееся в базе данных системы безопасности.


SM-WorkTime — Модуль учета рабочего времени. Система VideoNet позволяет вести учет рабочего времени сотрудников предприятия, контролировать их присутствие, отсутствие, опоздания и переработки. Для настройки системы учета рабочего времени в системе VideoNet разработан удобный функционал, который полностью автоматизирует процесс учета рабочего времени сотрудников по картам доступа. Вы повышаете уровень безопасности в вашей компании и дисциплину работников. Использование этого функционала особенно актуально в организациях, где заработная плата сотрудников зависит от количества отработанного времени.


Разнообразные отчетные формы отражают реальный график работы сотрудников, помогают установить объем и причины потерь рабочего времени. Отчеты можно строить по выбранным датам, сотрудникам, подразделениям или организации в целом. Удобная выгрузка основных отчетов в форматы pdf, Excel, html, rtf, bmp делает возможным дальнейшее их использование вне системы учета рабочего времени VideoNet и дает возможность включить отчеты в документооборот организации.

Отчеты: Т13, Рабочее время, Переработки, О нарушениях.

Подробнее об отчетах https://www.videonet.ru/skud.html

SM-Device — Модуль, позволяющий подключить к программному обеспечению VN-ACS один контроллер СКУД.

EIM-Quest — Модуль интеграции производителя. Позволяет использовать в программном обеспечении оборудование производства Quest. (лицензируется по количеству серверов с подключенным оборудованием в системе).




Отчеты

Отчет События

Кто был в помещении

Перемещения сотрудников по объекту



Модули Системы видеонаблюдения

VN-VMS-Базовое программное обеспечение сервера

SM-Channel - Модуль, позволяющий подключить к программному обеспечению VN-VMS одну видеокамеру.

SM-P

lan – модуль, позволяющий загружать в систему графические планы охраняемых объектов, размещать на планах объекты управления (тв-камеры, охранные/пожарные датчики и т.п.) и управлять системой используя их.

Модули ОПС

VN-FIAS- Базовое программное обеспечение подсистемы охранной сигнализации VideoNet

EIM-Bolid-Модуль интеграции производителя

SM-Device- Модуль, позволяющий подключить к программному обеспечению VN-FIAS один прибор ОПС.


Система контроля доступа QUEST под управлением платформы VideoNet 9.1 PSIM это:


• Простота, управляемость и информативность

• Добавление и настройка оборудования с помощью мастеров

• Персонализация пропусков

• Управление группами пользователей

• Управление группами устройств

• Управление устройствами на графическом плане объекта

• Фото и видеоверификация

• Наглядные, детализированные отчеты

• Выгрузка и использование отчетов в документообороте организации

• Информирование о событиях СКУД, в т.ч. sms

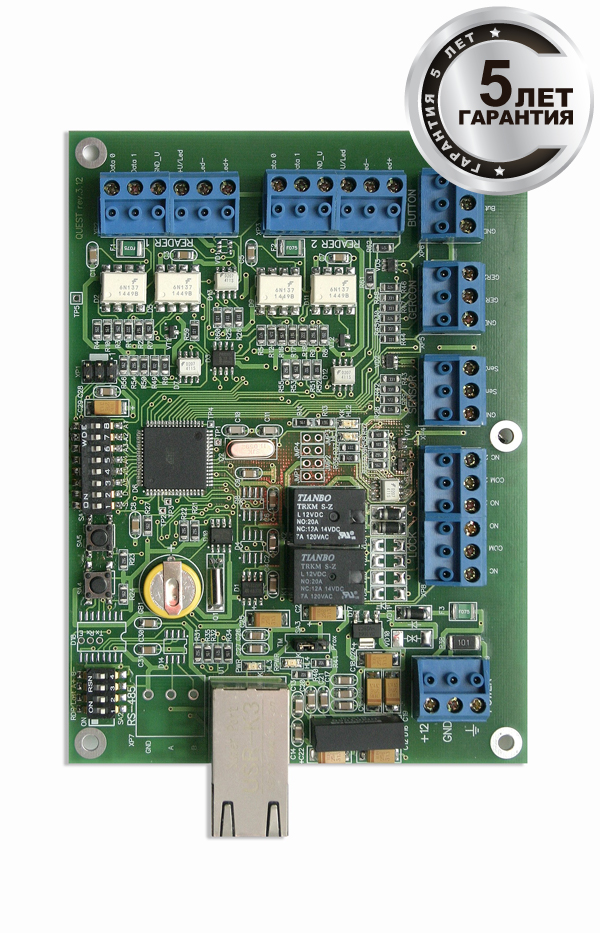

Контроллер QUEST

Контроллер QUEST- работая в системе контроля доступа, предназначен для обработки информации от считывателей идентификаторов, и управления исполнительными устройствами.

Контроллер совместим с электронными кодовыми ключами Touch Memory корпорации Dallas Semicondactor или дистанционными proximity-картами фирм EM-Marin, HID или Mifare(в зависимости от типа применяемого считывателя). Переключение между способами считывания (контактным и проксимити) осуществляется с помощью джампера на плате контроллера. Контроллер поддерживает подключение двух считывателей (вход и выход).


Контроллеры QUEST-8Е и QUEST MK2-8E работают под управлением совершенно нового, максимально функционального, удобного и эффективного программного обеспечения СКУД VideoNet.

  • •В производстве QUEST применяются самые современные технологии и материалы, высоконадежные компоненты
  • •Все функциональные блоки контроллера гальванически защищены
  • •Гарантируется стабильная работа при отклонении входного питания до ± 15%
  • •Контроллеры QUEST используют проприетарный протокол обмена данными
  • •Контроллеры проходят 100% выходной контроль качества


Контроллер поддерживает:

• Двухдверную и однодверную конфигурации

• Автономный и сетевой режимы работы

• Ручной режим программирования - контроль за операциями по встроенному светодиодному индикатору

• Сетевой режим программирования - программирование с помощью программного обеспечения VideoNet 9.1 по сети


Функциональные характеристики

Количество ключей на контроллер 8000 на вход и 8000 на выход
Буфер событий на контроллер 8000 событий
Поддерживаемые считыватели Touch-memory, Proximity (Wiegand 26/34), другие считыватели с выходом Wiegand 26/34
Дополнительные характеристики Поддержка режима Anti-Passback

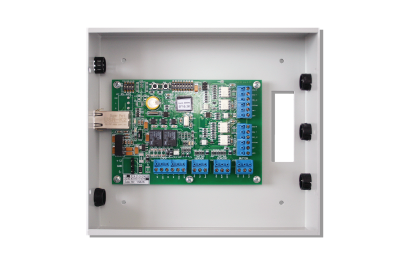

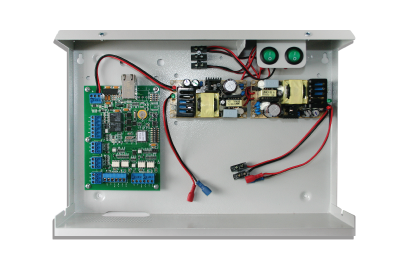

Рис.1 QUEST-8E Рис.2 QUEST MK2-8E


Технические характеристики контроллеров


Характеристика Описание

QUEST-8E/QUEST-8000Rev3 QUEST MK2-8E/QUEST MK2-8000R
Напряжение питания 12 VDC 12 VDC
Потребляемый ток: в режиме ожидания не более 100 мА
в режиме коммутации не более 500 мА
в режиме ожидания не более 100 мА
в режиме коммутации не более 500 мА
Выходное напряжение каждого БП для подключаемой нагрузки (12±0,1)В
Номинальный ток нагрузки каждого БП 2,8А
Тип подключаемой аккумуляторной батареи 12В
Защита акк. батареи от неправильного включенияЭлектронная
Защита от короткого замыкания Электронная
Защита от перегрузки по току Электронная
Защита от перенапряжения
Предохранитель самовосстанавливающийся
Кол-во подключаемых считывателей
22
Кол-во управляемых реле 2 2
Параметры реле коммутируемое напряжение не более 30 VDC
коммутируемый ток не более 3 А
время срабатывания реле (программируется) от 0.5 сек. до 25 сек
коммутируемое напряжение не более 30 VDC
коммутируемый ток не более 3 А
время срабатывания реле (программируется) от 0.5 сек. до 25 сек
Кол-во банков памяти кодов ключей 2 2
Макс. емкость банка памяти ключей / Макс. емкость банка памяти событий: 8000/8000 8000/8000
Макс. количество контроллеров в сети Без ограничения Без ограничения
Макс. время опознавания ключа 1,2сек. (на 8000 ключей) 1,2сек. (на 8000 ключей)
Температура окружающей среды от +5° до +40°С от +5° до +40°С
Относительная влажность при температуре +20°С не более 90 % не более 90 %
Сетевой интерфейс Ethernet - 10/100Mbit, RS485Ethernet - 10/100Mbit, RS485
Место для аккумуляторов 2 - шт по 4,5А/ч(7*10*12см)
Габариты готового изделия в корпусе QUEST-8E - 201х191х46 мм; QUEST-8000Rev3 - 170х120х55 ммQUEST MK2-8E/QUEST MK2-8000R - 350х242х75 мм



Хранение

Температура окружающей среды От -20 до +85°С
Относительная влажность не более 90 %




Технические характеристики и лицензионные ограничения платформы VideoNet 9.1 PSIM:

VideoNet Light

VideoNet Business

VideoNet Pro


Ограничения
Максимальное количество серверов VideoNet 1до 4* неограничено

Максимальное количество контроллеров СКУД
до 10до 20 неограничено
Количество клиентов VideoNet
неограничено до 4* неограничено
Количество каналов Видео до 32 до 256 неограничено

Количество приборов ОПС До 10 До 20
неограничено

Количесто POS устройств 0 0 неограничено

Графические планы нет да
да

Среда Аналитики нет нет да
Multicast нет
нет да

Примечание: * - для версии VideoNet Business общее количество серверов и/или клиентов в системе - не более 5 шт.


Более подробная информация о платформе безопасности VideoNet 9.1 PSIM по ссылке
