Stelberry F-230 Модуль контроля линий оповещения для системы "Антитеррор"

Stelberry F-230 Модуль контроля линий оповещения для системы "Антитеррор"
Артикул: 163536
Производитель: STELBERRY

Краткое описание: Прибор контроля линии предназначен для контроля целостности линии оповещения в системе Антитеррор. Прибор работает в автоматическом режиме и измеряет параметры линии каждые 15 минут. В случае отклонения параметров, прибор контроля линии индицирует обрыв или замыкание и подаёт звуковой сигнал. Также предусмотрена ручная проверка целостности линии.

Звоните
Цена в интернет магазине:
61496 149 ₽
Оптовая
цена:
звоните
Сделать предзаказ
Оценка покупателей: Отсутствует
Самовывоз: бесплатно
Доставка по С-Пб: 500р.
Доставка по РФ: уточняйте
БрендSTELBERRY

Прибор контроля линии предназначен для контроля целостности линии оповещения в системе Антитеррор.
Прибор работает в автоматическом режиме и измеряет параметры линии каждые 15 минут.
В случае отклонения параметров, прибор контроля линии индицирует обрыв или замыкание и подаёт звуковой сигнал.
Также предусмотрена ручная проверка целостности линии.

Особенности прибор контроля линии Stelberry F-230  для системы "Антитеррор":
  • Автоматический опрос линии каждые 15 минут
  • Световая и звуковая индикация обрыва или замыкания
  • Возможность отключения звуковой индикации в случае срабатывания тревоги
  • Ручная проверка состояния линии
  • Релейный выход (до 16 Вольт до 0,5 Ампер) для подключения периферийного оборудования
Прибор контроля линии Stelberry F-230 оснащен тремя разъемами:
ВХОД ЛИНИИ (разъём RJ-45)
Разъём для подключения к разъёму «ЛИНИЯ» на коммутаторе STELBERRY F-200 или к разъёму «ЛИНИЯ» усилителя-репитера STELBERRY F-280.
Питание прибора контроля линии также осуществляется через соединительный кабель.
ВЫХОД ЛИНИИ (разъём RJ-45)
К этому выходу подключается линия с громкоговорителями.
ВЫХОД РЕЛЕ (Отстёгивающиеся самозажимной разъём (15EDGRC-3.5-02P)
К выходу может подключаться периферийное оборудование.
При срабатывании тревоги (обрыв или замыкание) реле замыкается.
Реле выдерживает до 16 Вольт и до 0,2 Ампера.

В случае применения усилителя-репитера STELBERRY F-280, на его выходе тоже необходимо применять прибор контроля линии
STELBERRY F-230 подключается между выходом STELBERRY F-280 и линией с громкоговорителями.
Следует строго соблюдать подключение входа и выхода на приборе контроля линии: разъём «ВХОД» подключается к разъёму «ЛИНИЯ ВЫХОД» на усилителе-репитере, а к разъёму «ВЫХОД» подключается линия с громкоговорителями.
Контроль линии производится раз в 15 минут.

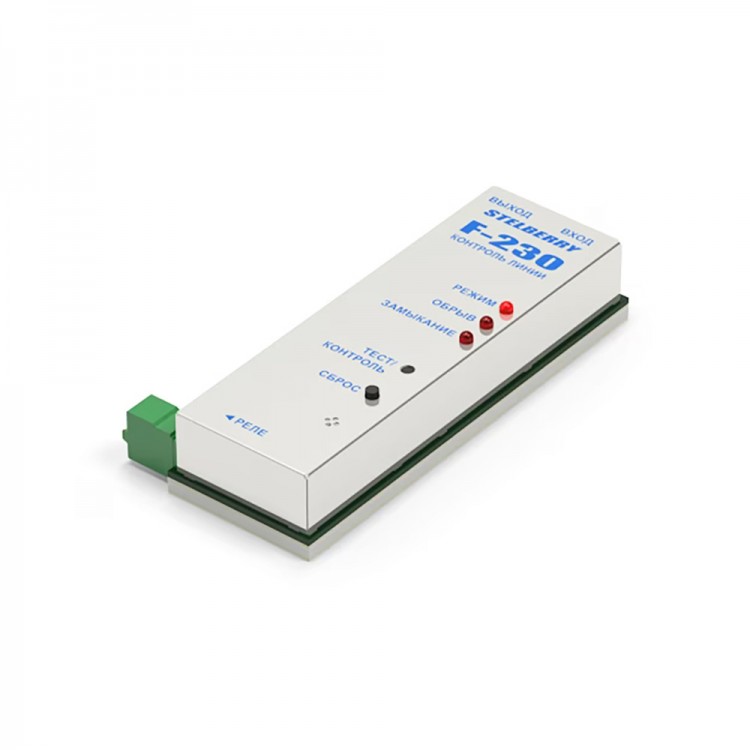

Прибор контроля линии Stelberry F-230 оснащен тремя индикаторами и двумя кнопками управления:
ИНДИКАТОР РЕЖИМА
Индицирует режим работы.
Постоянно светится - линия свободна, линия в порядке.
2 коротких световых сигнала - линия занята, линия в порядке.
При обрыве или замыкании линии - загорается с периодичностью 1 секунда.
В режиме ТЕСТ/КОНТРОЛЬ короткие одиночные (тест) или частые мигания (запоминание).
ИНДИКАТОР ОБРЫВА
Если линия в порядке - не светится.
При обрыве на линии начинает светиться.
ИНДИКАТОР ЗАМЫКАНИЯ
Если линия в порядке - не светится.
При замыкании на линии начинает светиться.

КНОПКА ЗАПОМИНАНИЯ СОСТОЯНИЯ ЛИНИИ/РУЧНОЙ КОНТРОЛЬ ЛИНИИ
При нажатии и удержании в течении 5 секунд - прибор запоминает состояние линии.
При кратковременном нажатии - прибор осуществляет текущий контроль линии и выдаёт результат.
КНОПКА СБРОСА ЗУММЕРА ПРИ ТРЕВОЖНОМ СОБЫТИИ
При тревожном событии (обрыв или замыкание) отключает зуммер, световая индикация ошибки при этом не сбрасывается, будет светиться соответствующий индикатор.

Технические характеристики прибора контроля линии STELBERRY F-230:


Количество контролируемых линий

1

Способ контроля линии

измерение тока потребления

Периодичность измерения

15 минут

Ручное измерение состояния линии

есть

Режимы световой индикации тревоги

обрыв/замыкание

Звуковая индикация тревоги

есть

Отключение звуковая индикация тревоги

есть

Напряжение коммутации на релейном выходе

до 16 Вольт

Ток коммутации на релейном выходе

до 200 мА

Питание (от линии оповещения)

48 Вольт

Потребление в дежурном режиме

7 мА

Потребление в режиме тревоги с зуммером

15 мА

Потребление в режиме тревоги без зуммера

10 мА

Диапазон рабочих температур

+10...+50° С

Габариты прибора без разъёма реле

112х38х21 мм

Габариты прибора с разъёмом реле

112х53х21 мм

Вес прибора

55 г

Габариты упаковки

140×110х55 мм

Вес устройства в упаковке

70 г







Stelberry F-230 Модуль контроля линий оповещения для системы "Антитеррор", вы можете купить с доставкой в любой регион России.
